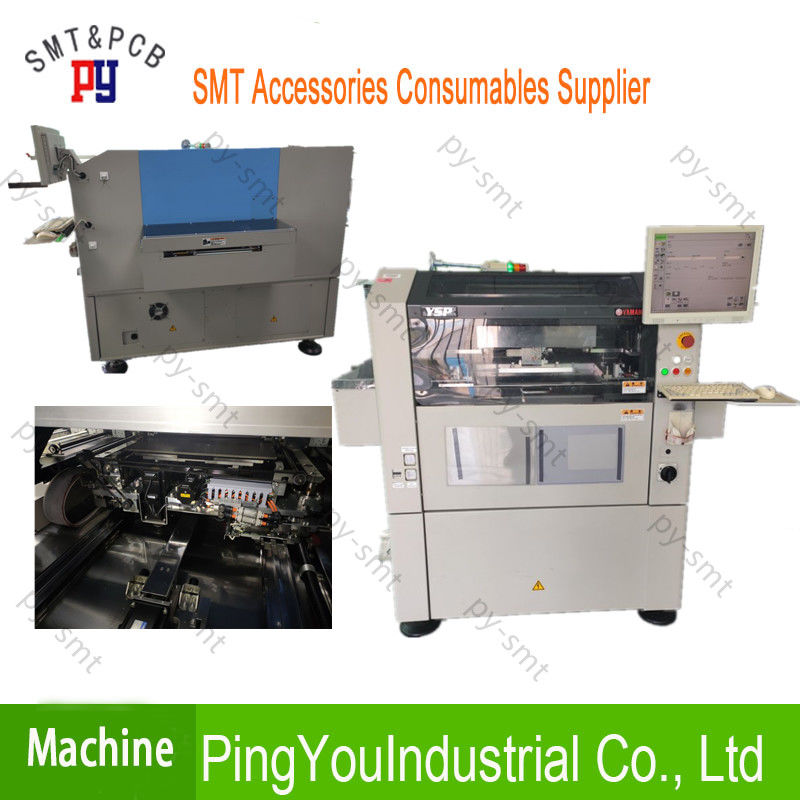

Lötpaste-Siebdrucker Edelstahl SMT-Versammlungs-Ausrüstung YAMAHAS YSP

Lötpaste-Siebdrucker YAMAHAS YSP mit einwandfreie Präzisions-passendem echtem verwendet

PWB-Siebdrucker KHT-000 YAMAHA-YSP

Lötpaste-Siebdrucker YAMAHAS YSP mit einwandfreie Präzisions-passendem echtem verwendet

YAMAHA-Hochgeschwindigkeitssiebdruckermaschine mit der einwandfreien Präzision wegen Yamahas ursprünglichen Kopfes 3S, der automatisch Gummiwalzenwinkel (mit einem 1-Grad-Abstand) zwischen 45 und 65 Grad justiert.

Hoch--Speen Hoch-Präzision

Universalspitzendrucker

11 sek/cycle* Linie-Takt

Hochgeschwindigkeitsdruckfähigkeit

3σ: +/-0.005mm

Wiederholbarkeit der Positionierung

Psc-System

(PSC: Druck-Stabilitäts-Steuerung)

Kopf 3S

(3S: Schwingen-einzelne Gummiwalze)

Druckangriffswinkelvariable

L600mm-pringint Bereich anwendbar

YAMAHA-Doppelweg-System anwendbar

Hochgeschwindigkeitsdruckfähigkeit 9,5 sek/Zyklus

Machen Sie Druckgenauigkeit nass: μm ±25 (6σ)

Positionierung von Wiederholbarkeitsgenauigkeit: μm ±12,5 (6σ)

Schablonen bis zu L 750 x W 750 Millimeter

Schreibkopfinformationen:

- Kopf 3S (3S = Schwingen einzelnes Squeezee)

- Gummiwalzengeschwindigkeit: 2 bis 200 mm/sec

- Gummiwalze, die Kraft drückt: 5 bis 200 N +/- 2N (Regelung)

- Angriffswinkel der Gummiwalze variabler Druck: 45 bis 65 Grad

- Gummiwalzenblattmaterial: Metall oder Uräthan

Wahlen:

- 2D Druckinspektionskamera

- PWB-Vakuum-Anlage

- UPS-System

- Psc-System (PSC: Druck-Stabilitäts-Steuerung)

- Temperaturüberwachungseinheit

- Lötmittelc$paste-rollen-Volumenmaß

- Software: YAMAHA-Fabrik-Werkzeuge

Maschinengröße:

- mit normalem Förderer: L 1,640 Millimeter x W 1,640 Millimeter x H 1,400 Millimeter

- mit Ausgangserweiterungsförderer: L 1,973 Millimeter x W 1,640 Millimeter x H 1,400 Millimeter

Maschine wiegen: 1,500 Kilogramm

YSP (Modell: KHT-000)

Anwendbares PWB L510xW460mm zu L50xW50mm

Anwendbar für den Druck längeren Bereichs L600mm, der L610mm längeres PWB transportiert

Kopf des Schreibkopfes 3S (genannt nach Schwingen-einzelner Gummiwalze)

Für ladende Gummiwalze möglich, von der Metall- oder Uräthangummiwalze zu wählen

Druckgenauigkeit Druckgenauigkeit (3σ) +/-0.025mm

Genauigkeit für wiederholte Ausrichtung (3σ): +/-0.005mm

Sek der Zykluszeit 11,0 (für normales Drucken unter unserer optimalen Bedingung)

Anwendbare Schablonengröße L750x W750 Millimeter L736x W736 Millimeter L750x W650 Millimeter L650x W550 Millimeter L600x W550 mm*1 L550x W650 mm*1

Maximale PWB-Größe L510xW460 Millimeter L510x W460 Millimeter L510x W350 Millimeter L330x W250 Millimeter L330x W250 Millimeter L330x W250 Millimeter

Stromversorgung 3-phasiger Wechselstrom 200/208/220/240/380/400/416 V +/--10%

Luftzufuhrquelle 0.45MPa

Außenmaß L1,640mmxW1,640mmxH1,400mm (die Projektion nicht einschließen)

Wiegen Sie ca. 1,600kg

Diese Größenschablonen benötigen Einführung des Festlegungsadapters und des Ersatzes der Reinigungsdüse.

Spezifikationen und Auftritt sind abhängig von Änderung ohne vorherige Ankündigung.

KM1-M7163-20X A010E1-37W VENTIL
KM1-M7163-21X A010E1-54W VENTIL
KM1-M7163-30X A010E1-44W VENTIL
KGA-M7111-H0X A041E1-48W 88X VENTIL
KM5-M7174-11X AME05-E2-PSL-13W VENTIL
KV7-M7111-B0X A041E1-11-48W VENTIL
KM1-M7162-20X A010E1-35W VENTIL
KV8-M7162-20X A010E1-55W VENTIL
KV8-M7162-10X A040-4E1-56W VENTIL
KV8-M71YA-00X A010E1-56W (48W) VENTIL
KM1-M7162-11X A040-4E1-54W VENTIL
KU0-M3410-41X A010E1-32W VENTIL
KGA-M37P1-00X G010HE1-5W VENTIL
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
KH2-M7101-00X A040-4E1-3W YTF Kopf
KGA-M7111-G0X A010E1-59W VENTIL Schlagventil
KV8-M7535-01X VENTIL
KGB-M7163-A0X 37W+44W+13W VENTIL
KV8-M7163-A0X 37W+44W+13W VENTIL
KGA-M7111-A0X KGA-M7111-A03 EJEKTOR
KV7-M7110-00X/KV7-M7110-10X (L-/Rventil-VERSAMMLUNG)
KGA-M7110-00X/KGA-M7110-10X (L-/Rventil-VERSAMMLUNG)
KGA-M7111-G0X A010E1-59W YV88X, YV88XG-VENTIL
KGA-M7111-H0X A041E1-48W YV88X, YV88XG-VENTIL
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, YV88XG-VENTIL
KM5-M7174-11X AME05-E2-PSL-10W EJEKTOR
KM1-M7163-20X A010E1-37W/54W/37W VENTIL
KM1-M7163-30X A010E1-44W 44W VENTIL
KM5-M7174-11X AME05-E2-PSL-13W VENTIL
A040-4E1-56W VENTIL (FÜR U/D)/KV8-M7162-11X
A040-4E1-54W VENTIL (FÜR U/D)/KM1-M7162-10X
A010E1-35W/55W VENTIL KM1-M7162-20X/KV8-M7162-20X
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
VENTIL KHY-M7153-00
KHY-M7153-01 KOGANEI JA10AA-21W VENTIL 0.2-0.5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W VENTIL 0.2-0.5MpaYS24
KHY-M7154-01X/KHY-M7154-00/KHY-M7154-01 YS12 VENTIL-STÜCKCHEN
5322 360 10207 A010E1-37W KM1-M7163-20X VENTIL
KV6-M7171-10X VENTIL-VERSAMMLUNG
KGS-M7171-A0X EJEKTOR AME05-E2-PSL-32W YG100
KM0-M7182-B0X EJEKTOR
9498 396 01089 EJEKTOR AME05-E2-PSL-32W YG100
KGS-M7171-AOX EJEKTOR
KGK-M9267-01X YG100 FÜHRER
VENTIL KKD-M7151-00
KHY-M7155-01 FILTERDECKEL
KHY-M7155-00X FILTERDECKEL
KHY-M7152-00 VAKUUMejektor DES VENTIL-KOGANEI AME05-E2-34W
KHY-M7154-00 STÜCKCHEN 1
KHY-M7154-01 STÜCKCHEN 1
KHY-M7155-00 FILTERDECKEL 1
VENTIL 9965 000 03808 55W
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01 EJEKTOR
KHY-M7151-011 EJEKTOR, HARZ YG12
KJJ-M717B-002 JA10AA-22W VENTIL
KAPPE YS DES STÜCKCHEN-KHY-M7156-00
KHY-M7153-003 JA10AA-21W VENTIL
STÜCKCHEN KHY-M7154-00
KAPPE DES STÜCKCHEN-KHY-M7156-00
KHW-M9129-00 GURT 1, FÖRDERER
KV8-M8883-A0X
KKE-M9127-00 GURT 1, FÖRDERER
KKE-M919R-00 GURT, FÖRDERER
KKE-M917H-00 GURT, Förderer 1250MM
KKE-M917H-50 GURT, Förderer 1540MM
STÜCKCHEN KHY-M7154-01X DES VENTIL-YS12
5322 360 10208 TOPAS-AUF-/AB-VENTIL
5322 281 20198 VENTIL A040-4E1
KHY-M7156-00 KHY-M7156-01 STÜCKCHEN-KAPPE YG12
KGS-M37P1-00X YAMAHA YG88R Ventil, Wellenschlag
9498 396 01199 Ventil, Wellenschlag
VAKUUMejektor KGR-M7111-F0X EJEKTOR-YG88
KV7-M7111-B0X 48W VAKUUMejektor
KM5-M7174-G0 FILTERDECKEL
5322 462 11024 FILTERDECKEL, PLASTIK
KGB-M7163-00X EJEKTOR
KGB-M7163-00X YAMAHA EJEKTOR
KM8-M7163-02X YAMAHA YV100X MIKROejektor-EINHEIT
KV8-M7163-01X EJEKTOR-EINHEIT YV100X
9498 396 02932 MC-1 VENTIL KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1 VENTIL KOGANEI JA10AA-22W
KV8-M7162-00X MAGNETVENTIL YV100XG
KM5-M7174-C1X EJEKTOR-BASIS
KGT-M7163-00X KV8-M7163-A0X 37W+44W+13W VENTIL
KM5-M7174-00X VAKUUMejektor
5322 360 10327 Assembleon Ventil
5322 360 10469 Assembleon Ventil
KGA-M37P1-00X Assembleon Ventil
K87-M2140-00X
