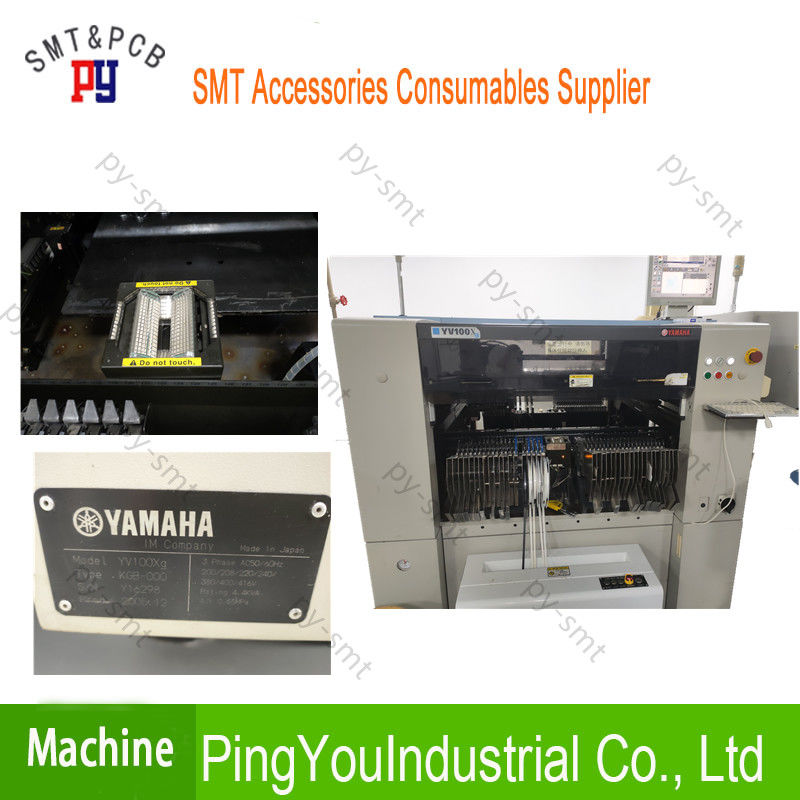

Versammlungs-Ausrüstungs-elektronisches Bauelement-Montage-Maschine YAMAHAS YV100XG SMT

YAMAHAS YV100XG elektronische echte benutzte Maschine der Bauelement-Montage-Ausrüstungs-KGB-000

YAMAHAS YV100XG elektronische echte benutzte Maschine der Bauelement-Montage-Ausrüstungs-KGB-000

Produkteigenschaften:

Hochgeschwindigkeitsmontage bei 0,18 sek/Chip (unter optimalen Bedingungen).

16.200 CPH (0.22sec/chip) erzielt unter Bedingung IPC9850.

Montagegenauigkeit von +/--50 Mikrometer (absolute Genauigkeit: μ+3σContinuously-gesamtballanerkennung von CSP/BGA, einschließlich Urteil von Fehlern und von Defekten.

Anpassung von Komponenten der breiten Palette, von 0603 zu ·31mm QFP.

Ideal für das Gedächtnismodul der nächsten Generation.

Modell: YV100Xg

PWB-Maße

M-Art: L460xW335mm (maximales)/L50xW50mm (Minute)

L Art: L460xW440mm (maximales)/L50xW50mm (Minute)

Montagegenauigkeit

Absolute Genauigkeit (μ+3σ): +/-0.05mm/CHIP, +/-0.05mm/QFP [wenn Yamahas Normteile verwendet werden

Montagezykluszeit:

0.18sec/CHIP, 1.7sec/QFP [unter optimalen Bedingungen], 1608CHIP: 16,200CPH (0.22sec/chip)

[Zustand IPC9850]

Komponenten anwendbar für die Befestigung:

0603~·31mm Komponenten, BESCHWICHTIGUNGSMITTEL·SOJ, QFP, Verbindungsstück, PLCC, CSP, BGA

FNC-Kopf: Zulässige Höhe auf PWB-Oberfläche vor Transport: 4mm Maximum.

Höhe von Komponenten, die angebracht werden können: 15mm.

das *Mounting von Komponenten mit einer Höhe von 6,5 bis 15mm ist möglich, wenn bestimmte Bedingungen getroffen werden.

Standardkopf: Zulässige Höhe auf PWB-Oberfläche vor Transport: 6.5mm Maximum.

Höhe von Komponenten, die angebracht werden können: 15mm.

das *Mounting von Komponenten mit einer Höhe von 6,5 bis 15mm ist möglich, wenn bestimmte Bedingungen getroffen werden.

Außenmaße L1,650mmxW1,408mmxH1,850mm

Hauptstückgewicht ca. 1,600kg

1) Hochgeschwindigkeits- und mehrfunktionale modulare Platzierungsmaschine der Hochpräzision

2) 0,18 Hochgeschwindigkeitsplatzierung seconds/CHIP ultra (beste Zustand) 16200CPH (Korn/Stunde)

3) Im Zustand IPC9850 ist die Fleckengeschwindigkeit bis zu 16200CPH (entsprechend 0,22 seconds/CHIP)

4) Bringen Sie 0603 Komponenten, die ganze Präzision bis zum ± 50 Mikrometer, volle Wiederholgenauigkeit bis zum ± 30 Mikrometer an

5) Breite Palette von Anwendungen, von 0201 (Zoll) microcomponents zu 31mm QFP großen Komponenten

6) Unter Verwendung 2 Multivisionsdigitalkameras der hohen Auflösung

7) Ununterbrochene Lötkugelanerkennung für CSP-/BGAkomponenten, einschließlich die Bestimmung des Defektes der Lötkugeln

8) Die YAMAHA patentierte Flugänderungsdüse kann vorgewählt werden, die den Maschinenleerlaufverlust effektiv verringern kann

9) Die beste Wahl für Universalart

10) Die Y-Achse angetrieben durch starke Servoverstärker und Hochstarrheitsschraubenstangen an den linken und rechten Enden.

Diese neuentwickelte voll-örtlich festgelegte Doppel-fahrertechnologie beschleunigt Beschleunigung und Koordination

durch beide Enden schließt zu fahren und die Beschleunigungsfunktion ab. Verringerte Positionierungszeit.

Art der Brettgröße M: L460*W335 (MAX) - L50*W50 (MINUTE)

L Art: L460*W440 (MAX) - L50*W50 (MINUTE)

Montage-Genauigkeits-absolute Genauigkeit (μ+3σ): ±0.05mm/chip, ±0.05mm/QFP

Montagegeschwindigkeit 0,18 seconds/CHIP 1,7 seconds/QFP, 1608/CHIP: 16200CPH

Besteigbare Komponenten der Komponenten-0603-31mm, SOP/SOJ/QFP/Connectors/PLCC/CSP/BGA

Bemisst 1650*1408*1900

Gesamtgewicht 1600KG
