TR7007 SIII - Inspektionsmaschine für Lötpaste
, Maschine zur Prüfung von Schnelllösungspästen
, SMT-Maschine zur Inspektion von Lötpaste
SMT-Maschine zur 3D-Lötpasteinspektion (SPI) TR7007 SIII.
Spezifikation:
| Optisches System |
|
| Bildgebungsmethode |
Dynamische Bildgebung |
| Kamera |
4 Mpix |
| Auflösung der Bilder |
10 μm, 15 μm (Werksteinstellung) |
| Beleuchtung |
Breitspektraler 2D-Licht (RGB+W), Koaxialleuchtung |
| 3D-Technologie |
Zwei-Wege-Frenzmuster |
| Sichtfeld |
4 Mpix@ 10 μm: 20 x 20 mm |
| 4 Mpix@ 15 μm: 30 x 30 mm |
| Inspektionsleistung |
|
| Bildgeschwindigkeit |
4 Mpix@ 10 μm: 90 cm2/s |
| 4 Mpix@ 15 μm: 200 cm2/s |
| Auflösung der Höhe |
0.4 μm |
| Max. Löthöhe |
@ 10 μm: 400 μm |
| @ 15 μm: 385 μm |
| Bewegungstisch und Steuerung |
|
| Steuerung der X-Achse |
Linearmotor + Linearskala + EtherCAT-Servo |
| Steuerung der Y-Achse |
Wechselstrommotor mit Kugelschraube + EtherCAT Servo |
| Steuerung der Z-Achse |
Wechselstrommotor mit Kugelschraube + EtherCAT Servo |
| Auflösung der X-Y-Achse |
0.5 μm |
| Auflösung der Z-Achse |
1 μm |
| Verwaltung des Vorstands |
|
| Maximale PCB-Größe |
Der Wert der Verpackung ist zu berücksichtigen, wenn die Verpackung nicht mehr als 5 mm beträgt. |
| TR7007 SIII DL: 510 x 310 mm x 2 Fahrspuren, 510 x 590 mm x 1 Fahrspur |
| PCB-Dicke |
00,6 bis 5 mm |
| Maximale PCB-Gewicht |
3 kg |
| Höchstfreiheit |
50 mm |
| Bodenfreiheit |
40 mm |
| Grenzfreiheit |
3 mm |
| Höhe des Förderers |
880 ️ 920 mm |
| * SMEMA-kompatibel |
| Kontrollfunktionen |
|
| Mängel |
Unzureichende Paste |
| Übermäßige Paste |
| Formdeformität |
| Fehlende Paste und Brücken |
| Messung |
Größe |
| Fläche |
| Volumen |
| Ausgleich |
| Abmessungen |
|
| WxDxH |
Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Anlage ist in der Lage, die Anlage zu überwachen. |
| Anmerkung: ohne Signalturm, Signalturmhöhe 512 mm |
| Gewicht |
TR7007 SIII: 740 kg |
| TR7007 SIII DL: 925 kg |
Andere Maschinen:
| Der TR7007D Plus |
| Die Ausrüstung ist in Form von |
| Die Kommission wird die folgenden Angaben machen: |
| Die Ausnahme gilt für: |
| Der Ausgang der Prüfung ist ab 1. Januar 2015 zu überprüfen. |
| Der Wert der Zulassung ist zu messen. |
| Der TR7007Q Plus |
| Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Die Ausrüstung ist in Form von |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Ausrüstung ist in Form von |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Ausgabe ist in der Liste aufgeführt, die für die Ausgabe der Ausgabe gilt. |

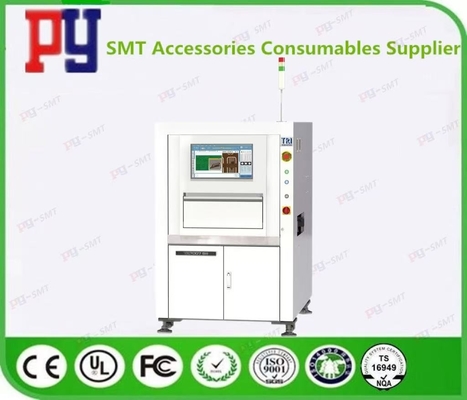

Bild TR7007 SIII
