SMT-Maschine 3D-Lötpasteinspektion (SPI) TR7007Q Plus für präzise Ergebnisse
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
- Was ist?:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Die Situation | Neue/verwendete | Geschwindigkeit | Hochgeschwindigkeit |
|---|---|---|---|
| Qualität | Ausgezeichnet. | Teilnummer | Der TR7007Q Plus |
| Lagerbestand | Mit Lagerbestand | Präzision | Hochpräzision |
| Hervorheben | 3D SPI SMT-Maschine,3D-Solder Paste Inspektion SMT-Maschine,TR7007Q Plus SMT-Maschine |
||
Produkt-Beschreibung
SMT-Maschine zur 3D-Blötepasteninspektion (SPI) TR7007Q Plus.
Spezifikation:
| Optisches System | |
| Bildgebungsmethode | Stopp-and-Go-Bilder |
| Kamera | 4 Mpix oder 12 Mpix (Werksteinstellung) |
| Auflösung der Bilder | 5.5 μm, 6 μm, 10 μm, 15 μm (Werksteinstellung) |
| Beleuchtung | Erweiterte 2D-Leuchten (RGB+W) |
| 3D-Technologie | Vier-Wege-Digital Fringe-Muster |
| Sichtfeld | 4 MP Kamera-Verbindung |
| @ 10 μm: 20,3x20,3 mm | |
| @ 15 μm: 30,5x30,5 mm | |
| 12 MP Kamera-Verbindung | |
| @ 5,5 μm: 22,5x16,5 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| 12 MP CoaXPress- | |
| @ 6 μm: 24,3x18,4 mm | |
| @ 10 μm: 40,6x30,7 mm | |
| @ 15 μm: 61x46 mm | |
| Inspektionsleistung | |
| Bildgeschwindigkeit | 4 MP Kameraverbindung: bis zu 3 FOV/sec |
| 12 MP Kameraverbindung: bis zu 1,8 FOV/sec | |
| 12 MP CoaXPress: bis zu 2,6 FOV/s | |
| Auflösung der Höhe | @10 μm/15 μm: 0,45 μm |
| @5,5 μm/6 μm: 0,22 μm | |
| Max. Löthöhe | @10 μm/15 μm: 420 μm/750 μm |
| @5,5 μm/6 μm: 210 μm/310 μm | |
| * auf Kalibrierziel | |
| Bewegungstisch und Steuerung | |
| Steuerung der X-Achse | Kugelschrauber + EtherCAT-Bewegungssteuerung |
| Steuerung der Y-Achse | Kugelschrauber + EtherCAT-Bewegungssteuerung |
| Steuerung der Z-Achse | Kugelschrauber + EtherCAT-Bewegungssteuerung |
| Auflösung der X-Y-Achse | 0.5 μm |
| Auflösung der Z-Achse | 1 μm |
| Verwaltung des Vorstands | |
| Maximale PCB-Größe | TR7007Q Plus: @5,5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm |
| TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 Fahrspuren, 510x590 mm x 1 Fahrspur | |
| TR7007LQ Plus: @6 μm, 10 μm, 15 μm - 765 x 610 mm | |
| PCB-Dicke | 0.6 - 5 mm |
| Maximale PCB-Gewicht | 3 kg. Optional: 5 kg |
| Höchstfreiheit | Die in Absatz 1 genannten Prüfungen sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu prüfen. |
| Bodenfreiheit | 40 mm |
| Grenzfreiheit | 3 mm |
| Höhe des Förderers | 880 ️ 920 mm |
| * SMEMA-kompatibel | |
| Kontrollfunktionen | |
| Mängel | Unzureichende Paste |
| Übermäßige Paste | |
| Formdeformität | |
| Fehlende Paste und Brücken | |
| Messung | Größe |
| Fläche | |
| Volumen | |
| Ausgleich | |
| Abmessungen | |
| WxDxH | Die Ausrüstung ist mit einer Länge von mindestens 10 mm zu versehen. |
| Die Anlage ist in der Lage, die Anlage zu überwachen. | |
| Die Anlage ist in der Lage, die Anlage zu ersetzen. | |
| Anmerkung: ohne Signalturm, Signalturmhöhe 515 mm | |
| Gewicht | Der Wert der Verpackung ist zu berücksichtigen, wenn die Verpackung nicht mehr als 5 kg enthält. |
| TR7007Q Plus DL: 825 kg | |
| TR7007LQ Plus: 982 kg |
Andere Maschinen:
| Der TR7007D Plus |
| Die Ausrüstung ist in Form von |
| Die Kommission wird die folgenden Angaben machen: |
| Die Ausnahme gilt für: |
| Der Ausgang der Prüfung ist ab 1. Januar 2015 zu überprüfen. |
| Der Wert der Zulassung ist zu messen. |
| Der TR7007Q Plus |
| Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Die Ausrüstung ist in Form von |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Ausrüstung ist in Form von |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Ausgabe ist in der Liste aufgeführt, die für die Ausgabe der Ausgabe gilt. |

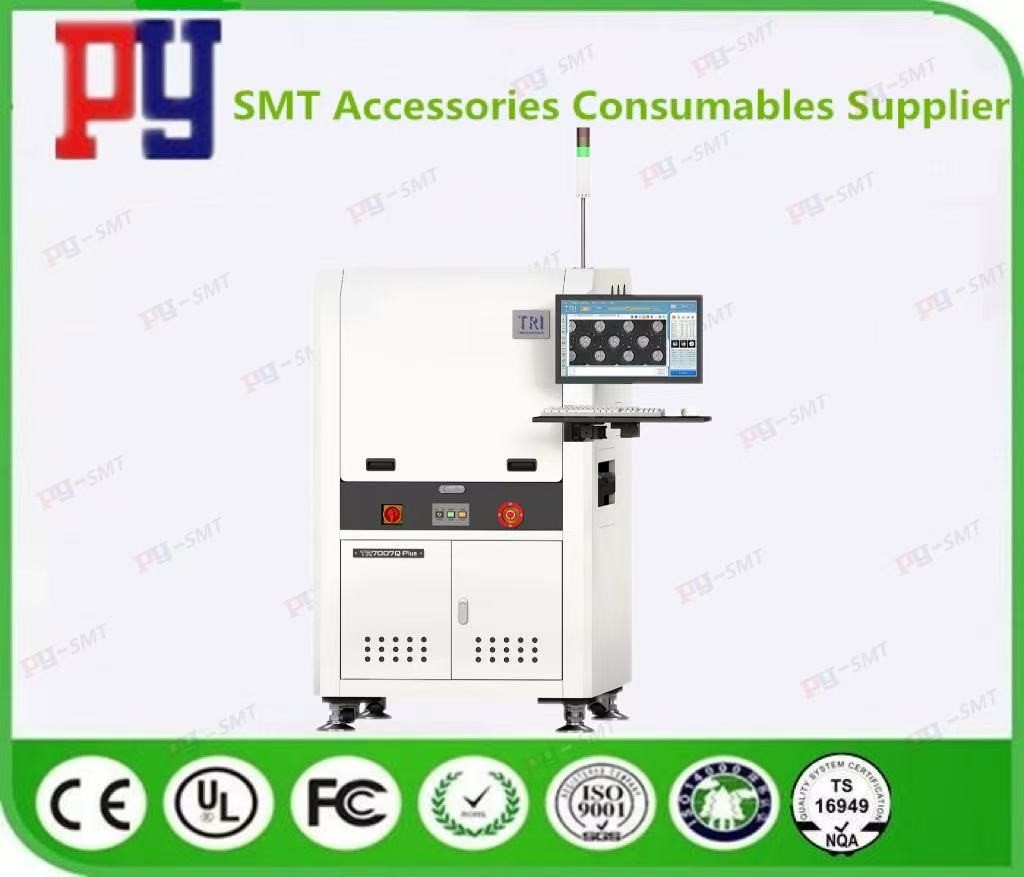

TR7007Q Plus Bild:
