Hervorheben:
TR7700QB SII SMT AOI-Maschine
, SMT AOI-Maschine TR7700QB SII
, Automatisierte optische Inspektion (AOI) TR7700QB SII
Automatisierte optische Inspektion (AOI) TR7700QB SII SMT AOI-Maschine.
Spezifikation:
| Optisches System |
|
| Bildgebungsmethode |
Stop-and-Go |
| Kamera |
12 MP Hochgeschwindigkeitskamera |
| Winkelkamera |
N/A |
| Auflösung der Bilder |
15 μm |
| Beleuchtung |
Mehrphasige True Color LED |
| 3D-Technologie |
Quad-Digital-Randprojektoren |
| Max. 3D-Reichweite |
20 mm |
| Inspektionsleistung |
|
| Bildgeschwindigkeit |
57 cm2/s |
| * Abhängig von der Verteilung der Komponenten |
| Bewegungstisch und Steuerung |
|
| Steuerung der X-Achse |
Kugelschrauber + Wechselstromservo mit Bewegungsregler |
| Steuerung der Y-Achse |
Kugelschrauber + Wechselstromservo mit Bewegungsregler |
| Steuerung der Z-Achse |
Kugelschrauber + Wechselstromservo mit Bewegungsregler |
| Auflösung der X-Y-Achse |
1 μm mit linearem Encoder |
| Verwaltung des Vorstands |
|
| Maximale PCB-Größe |
510 x 510 mm |
| PCB-Dicke |
0.6 - 6 mm |
| Maximale PCB-Gewicht |
3 kg. Optional: 5 kg |
| Höchstfreiheit |
100 mm |
| Bodenfreiheit |
40 mm |
| Grenzfreiheit |
3 mm, optional: 5 mm |
| Transportfahrzeug |
Inline Höhe: 830 - 870 mm |
| |
| * Optional: 900 mm |
| Kontrollfunktionen |
|
| Komponente |
Fehlende, Tombstoning, Billboarding, Polarität, Drehung, Verschiebung, falsche Kennzeichnung (OCV), defekt, auf den Kopf gestellt, zusätzliche Komponente, Fremdmaterial, angehobene Komponente, Brücke, Nadelhöhe |
| THT Mängel |
Fehlende, Position, Lötfehler, Pinhole, Blowhole, Pinhöhe, Pinwinkel, Pinverschiebung, Brückung, Benetzung |
| Lötmittel |
Schweißfilzhöhe, Schweißvolumen %, Überschüssiges Schweiß, Unzureichendes Schweiß, Überbrückung, Durchlöcher, Aufgehobenes Blei, Goldfinger Kratzer/Verunreinigung |
| Abmessungen |
|
| WxDxH |
1100 x 1730 x 1585 mm |
| |
| Anmerkung: ohne Signalturm, Signalturmhöhe 515 mm |
| Gewicht |
1030 kg |
Andere Maschinen:
| Der TR7007D Plus |
| Die Ausrüstung ist in Form von |
| Die Kommission wird die folgenden Angaben machen: |
| Die Ausnahme gilt für: |
| Der Ausgang der Prüfung ist ab 1. Januar 2015 zu überprüfen. |
| Der Wert der Zulassung ist zu messen. |
| Der TR7007Q Plus |
| Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Die Ausrüstung ist in Form von |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Ausrüstung ist in Form von |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
| Die Ausgabe ist in der Liste aufgeführt, die für die Ausgabe der Ausgabe gilt. |

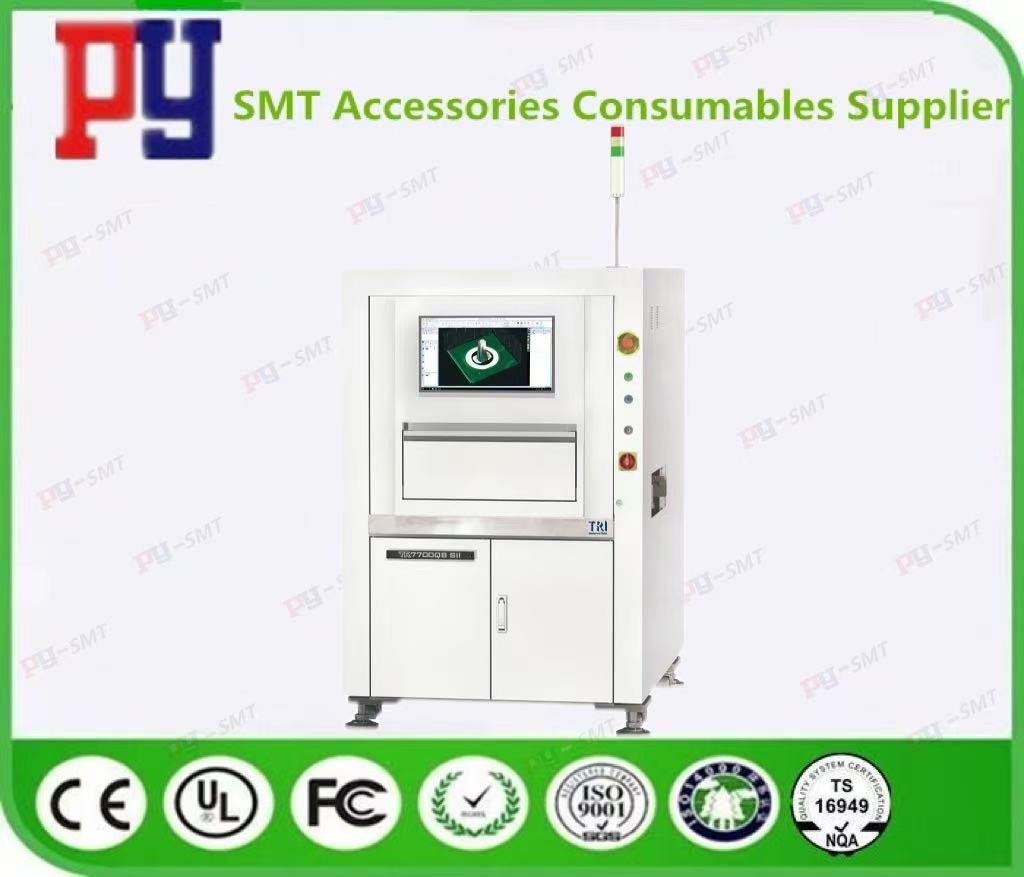

Bild des TR7700QB SII:
